Prawidłowe podłączenie rolet elektrycznych to klucz do komfortu w domu, jednak gąszcz pięciu przewodów potrafi przyprawić o ból głowy każdego, kto po raz pierwszy staje przed tym wyzwaniem. W tym poradniku przeprowadzę Cię przez cały proces krok po kroku, wyjaśniając znaczenie każdego koloru żył i wskazując, jak uniknąć kosztownych błędów przy montażu. Dzięki moim sprawdzonym instrukcjom zyskasz pewność, że instalacja będzie nie tylko w pełni funkcjonalna, ale przede wszystkim bezpieczna dla domowników i silnika rolety.

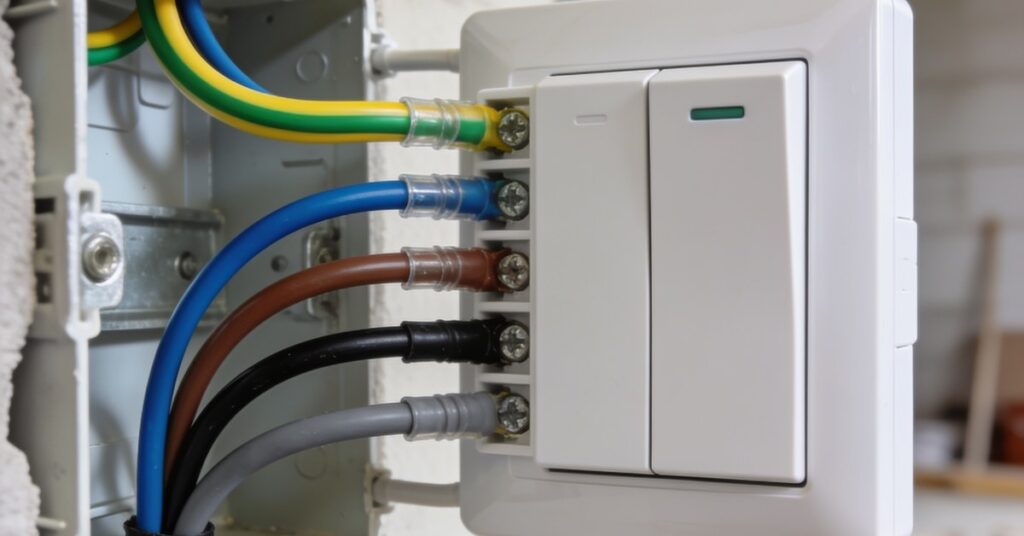

Aby poprawnie wykonać Podłączenie Rolety 5 Przewodów, musisz przede wszystkim zidentyfikować przewód ochronny w kolorze żółto-zielonym, przewód neutralny niebieski oraz dwie fazy kierunkowe – zazwyczaj brązową i czarną, które odpowiadają za ruch w górę i w dół. Piąty przewód, najczęściej szary lub biały, to zazwyczaj faza pomocnicza lub sterująca, którą w standardowych instalacjach z przełącznikiem ściennym często zabezpieczamy lub łączymy zgodnie z indywidualnymi zaleceniami producenta danego silnika. Pamiętaj, że kluczem do sukcesu jest połączenie fazy zasilającej instalacji domowej z wejściem przełącznika (L), a następnie przypisanie faz kierunkowych do odpowiednich wyjść sterujących ruchem rolety, co gwarantuje pełną kontrolę nad systemem.
Dlaczego roleta elektryczna posiada 5 przewodów i jak rozpoznać kolory?
Roleta wyposażona w 5 żył posiada standardową konfigurację, w której żółto-zielony przewód pełni funkcję ochronną (PE), niebieski to przewód neutralny (N), a pozostałe trzy żyły służą do sterowania pracą silnika. W praktyce brązowy i czarny przewód to fazy kierunkowe – ich zamiana miejscami pozwala łatwo skorygować kierunek pracy rolety, jeśli po montażu silnik pracuje odwrotnie, niż wynikałoby to z oznaczeń na przycisku.
| Kolor przewodu | Funkcja w silniku |
|---|---|
| Żółto-zielony | Ochronny (PE – uziemienie) |
| Niebieski | Neutralny (N) |
| Brązowy / Czarny | Fazy kierunkowe (Góra/Dół) |
| Szary / Biały | Pomocniczy / Sterowanie równoległe |
Szary lub biały przewód to często dodatkowa faza sterująca, która w bardziej zaawansowanych systemach pozwala na automatyzację, jednak w domowych instalacjach bywa przewodem pomocniczym. Ponieważ nie istnieje sztywny międzynarodowy standard kolorów dla przewodów sterujących, w sytuacjach wątpliwych zawsze warto użyć multimetru ustawionego na pomiar rezystancji, aby zidentyfikować pary robocze przy całkowicie wyłączonym zasilaniu. Profesjonalny montaż wymaga precyzji, a zrozumienie specyfiki urządzenia to fundament, na którym opieram każdą swoją pracę.
Niezbędny sprzęt aby poprawnie podłączać elektryczny osprzęt
Z mojego doświadczenia wynika, że dobra organizacja to połowa sukcesu – nie ma nic gorszego niż szukanie śrubokręta, gdy stoisz na drabinie pod sufitem. Zawsze miej pod ręką odpowiedni zestaw, który zapewni Ci spokój ducha podczas pracy z instalacją elektryczną, bo praca z prądem nie wybacza pośpiechu ani prowizorki.
- Wkrętak izolowany (z atestem do 1000V)
- Multimetr do weryfikacji ciągłości obwodu
- Ściągacz izolacji (nie nacinaj miedzi nożem!)
- Złączki typu WAGO dla pewnego połączenia
Prace przy instalacji 230V wymagają zachowania szczególnej ostrożności, dlatego zawsze upewnij się, że napięcie w obwodzie jest odłączone – dla własnego bezpieczeństwa warto posiadać uprawnienia SEP, które gwarantują, że znasz zasady pracy w instalacjach elektrycznych. Z punktu widzenia trwałości instalacji, pamiętaj o stosowaniu przewodów miedzianych wielożyłowych o przekroju minimum 1,5 mm². Solidne przygotowanie, w tym właściwe odizolowanie końcówek przewodów bez uszkadzania miedzianych żył, to fundament, który zapobiega późniejszym awariom wynikającym z iskrzenia czy poluzowania się styków.
Jak poprawnie podłączyć roletę krok po kroku do przełącznika
Podłączenie rolety do przełącznika żaluzjowego (np. modelu Simon Kontakt 54) wykonasz sprawnie, trzymając się tej prostej procedury, która sprawdza się w większości polskich domów:
- Upewnij się, że napięcie w obwodzie jest wyłączone – bezpieczeństwo to absolutna podstawa.
- Podłącz fazę zasilającą (L) do zacisku wejściowego przełącznika.
- Wepnij przewody kierunkowe (czarny i brązowy) do wyjść oznaczonych symbolami ▲ oraz ▼.
- Zabezpiecz przewód ochronny (PE) i neutralny (N) w puszce, omijając sam mechanizm włącznika.
- Ułóż przewody w puszce tak, aby nie zostały przygniecione podczas montażu osprzętu.
Ważne: Jeśli po uruchomieniu roleta jeździ „na odwrót”, po prostu zamień miejscami przewody czarny i brązowy na wyjściach przełącznika – to klasyczna sytuacja, która zdarza się nawet zawodowcom i nie świadczy o błędzie w sztuce, lecz o różnicach w konfiguracji silników różnych producentów. Pamiętaj, aby przed zamknięciem puszki ułożyć przewody w sposób uporządkowany, unikając ich nadmiernego naprężenia, co jest częstą przyczyną awarii w zbyt płytkich puszkach montażowych.
Integracja rolety 5 przewodów ze sterownikami radiowymi
Sterowniki radiowe wymagają podłączenia fazy (L) i neutralnego (N) bezpośrednio do zacisków wejściowych modułu, a następnie wyprowadzenia przewodów kierunkowych do dedykowanych portów wyjściowych. Takie rozwiązanie pozwala na sterowanie roletami z pilota lub smartfona, co znacznie podnosi komfort użytkowania domu – osobiście uważam to za jedną z najlepszych inwestycji w nowoczesnym budownictwie.
Bardzo ważną kwestią przy wyborze sterownika jest upewnienie się, że posiada on blokadę mechaniczną lub elektroniczną, która uniemożliwia jednoczesne podanie napięcia na obie fazy kierunkowe. Brak takiej blokady to ryzyko zwarcia wewnątrz silnika, dlatego warto wybierać certyfikowany osprzęt, który automatycznie odcina prąd od jednego kierunku, gdy aktywujemy drugi. Inteligentny dom to nie tylko gadżety, ale przede wszystkim przemyślane rozwiązania techniczne, które chronią Twoje urządzenia przed przedwczesnym zużyciem.
Jak uniknąć błędów montażowych
Też przerabiałeś ten temat u siebie i boisz się, że coś pójdzie nie tak? Najczęstszym błędem jest stosowanie zbyt płytkich puszek – jeśli przewody są „upychane” na siłę, może dojść do ich przytrzaśnięcia, co skutkuje zwarciem lub przerwaniem obwodu w najmniej oczekiwanym momencie. Zapamiętaj: Podłączenie rolety „na krótko”, czyli bezpośrednio do zasilania bez włącznika, jest niedopuszczalne, gdyż silnik będzie pracował w sposób niekontrolowany – zawsze stosuj odpowiedni osprzęt sterujący, który zapewni trwałość Twojej instalacji na lata.
Warto pamiętać, że Podłączenie Rolety 5 Przewodów wymaga skupienia, a każda oszczędność na jakości złączek czy przewodów zemści się w przyszłości awarią, której nikt nie chce usuwać wewnątrz zamkniętej obudowy rolety. Zawsze przeprowadzaj testy na wyłączonym zasilaniu, sprawdzając ciągłość obwodu miernikiem, a ostateczne uruchomienie wykonuj dopiero po upewnieniu się, że wszystkie połączenia są pewne i zabezpieczone w puszce. Staranność na etapie montażu to najlepsza gwarancja, że rolety będą działać bezawaryjnie przez długie lata, zapewniając Ci upragnioną prywatność i spokój w Twoim domu.
Pamiętaj, że kluczem do bezpiecznej instalacji jest staranne zabezpieczenie wszystkich styków oraz weryfikacja poprawności kierunków pracy silnika przed ostatecznym zamknięciem puszki. Z odrobiną cierpliwości i odpowiednim osprzętem z pewnością poradzisz sobie z tym wyzwaniem, ciesząc się w pełni sprawnymi roletami w Twoim domu.
Najczęstsze pytania (FAQ)
Czy mogę użyć kostki elektrycznej zamiast złączek typu WAGO?
Możesz użyć tradycyjnej kostki śrubowej, jednak złączki typu WAGO są znacznie trwalsze i lepiej radzą sobie z drganiami silnika rolety. Zapewniają one pewniejsze połączenie miedzianych przewodów, co minimalizuje ryzyko poluzowania się styków w czasie eksploatacji.
Co zrobić, gdy po podłączeniu roleta wydaje dziwne dźwięki?
Dziwne dźwięki często wynikają z błędnego podłączenia faz kierunkowych, które powoduje próbę pracy silnika w obu kierunkach jednocześnie. Natychmiast odłącz zasilanie i sprawdź poprawność przewodów na wyjściach przełącznika, aby nie dopuścić do przegrzania uzwojeń silnika.
Czy do każdej rolety 5-przewodowej pasuje każdy przełącznik?
Większość standardowych przełączników żaluzjowych jest kompatybilna z silnikami 5-przewodowymi, o ile posiadają blokadę mechaniczną zapobiegającą zwarciu faz. Przed zakupem upewnij się, że osprzęt jest dedykowany do sterowania roletami, a nie jest zwykłym włącznikiem światła.
Jak sprawdzić bez miernika, który przewód jest fazowy?
Stanowczo odradzam próby identyfikacji przewodów metodą „na iskrę” lub za pomocą próbników napięcia w puszce silnika. Dla własnego bezpieczeństwa i ochrony silnika użyj multimetru, który pozwoli Ci precyzyjnie określić rezystancję między poszczególnymi żyłami zgodnie z instrukcją producenta.
